Картофелеуборочный комбайн

Основные конструктивные особенности

Предлагаемый комбайн содержит подкапывающее устройство, приемный элеватор, барабан с горизонтальной осью вращения, сепарирующее и ботвоудаляющее устройства. Между боковинами барабана по его внешнему периметру равномерно установлены транспортные лопатки, а сепарирующее устройство выполнено в виде частично охватывающего барабан цилиндрического пруткового поддона. Ботвоудаляющее устройство состоит из равномерно размещенных по окружности между транспортными лопатками барабана попарно кинематически связанных между собой ботвоудаляющих валков, образующих внутреннюю цилиндрическую полость, в которой соосно установлены жестко скрепленный с боковинами барабана цилиндрический стакан с продольными прорезями и шнековый нож, а в одной из боковин барабана выполнены окна для удаления ботвы.

Прутки цилиндрического поддона выполнены вращающимися, над приемным элеватором размещен отгрузочно-прижимной транспортер, образующий суживающийся технологический канал, его задняя ось установлена в подпружиненной подвеске, а между приемным элеватором и сепарирующим устройством установлены баллоны - комкодавители и отсечной валик.

С целью лучшего захвата ботвы, просеивания мелких комков почвы и растительных остатков ботвоудаляющие валки обрезинены и на них выполнены винтообразные канавки, а между ними по окружности большего диаметра равномерно размещены вспомогательные валки, кинематически связанные с каждой парой ботвоудаляющих валков.

Установка между боковинами барабана по его внешнему периметру транспортных лопаток, выполнение сепарирующего устройства в виде частично охватывающего барабан цилиндрического пруткового поддона, а ботвоудаляющего устройства из равномерно размещенных по окружности между транспортными лопатками барабана попарно кинематически связанных между собой ботвоудаляющих валков, образующих внутреннюю цилиндрическую полость, в которой соосно установлены жестко скрепленный с боковинами барабана цилиндрический стакан с продольными прорезями и шнековый нож, позволяет упростить конструкцию комбайна, обеспечить непрерывное перемешивание перемещаемой массы, совместить операции по сепарации почвы и удалению ботвы и повысить их эффективность.

Выполнение прутков цилиндрического поддона вращающимися, размещение над приемным элеватором отгрузочно-прижимного транспортера, образующего суживающийся технологический канал, установка его задней оси в подпружиненной подвеске, а между приемным элеватором и сепарирующим устройством баллонов - комкодавителей и отсечного валика позволяет существенно повысить интенсивность разрушения почвы и её сепарации.

Устройство и принцип работы

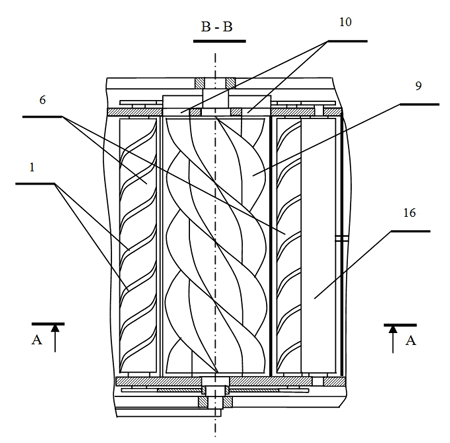

Устройство предлагаемого комбайна показано на рисунках А.1 и А.2

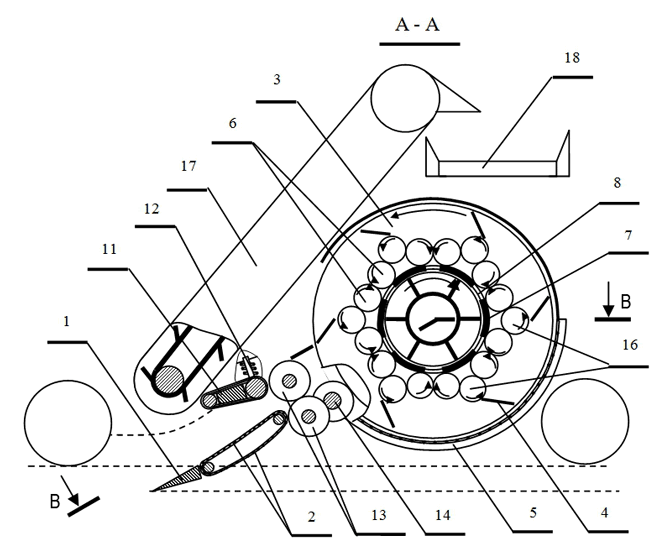

Рисунок А.1

Картофелеуборочный комбайн содержит подкапывающее устройство 1, приемный элеватор 2, барабан 3 с горизонтальной осью вращения, сепарирующее и ботвоудаляющее устройства.

Между боковинами барабана 3 по его внешнему периметру равномерно установлены транспортные лопатки 4.

Сепарирующее устройство выполнено в виде частично охватывающего барабан 3 цилиндрического поддона 5, ботвоудаляющее устройство состоит из равномерно размещенных по окружности между транспортными лопатками 4 барабана 3 попарно кинематически связанных между собой ботвоудаляющих валков 6, образующих внутреннюю цилиндрическую полость, в которой соосно установлены жестко скрепленный с боковинами барабана 3 цилиндрический стакан 7 с продольными прорезями 8 и шнековый нож 9, а в одной из боковин барабана 3 выполнены окна 10 для удаления ботвы.

Прутки цилиндрического поддона 5 при этом выполнены вращающимися, над приемным элеватором 2 размещен отгрузочно-прижимной транспортер 11, образующий суживающийся технологический канал, его задняя ось установлена в подпружиненной подвеске 12, а между приемным элеватором 2 и цилиндрическим поддоном 5 установлены баллоны-комкодавители 13 и отсечной валик 14.

Ботвоудаляющие валки 6 обрезинены и на них выполнены винтообразные канавки 15, а между ними по окружности большего диаметра равномерно размещены вспомогательные валки 16, кинематически связанные с каждой парой ботвоудаляющих валков 6.

Комбайн снабжен подъемным транспортером 17, подведенным к выгрузному транспортеру 18. На месте выгрузного транспортера может быть установлен накопительный бункер.

Комбайн работает следующим образом.

При движении комбайна по полю подкапывающее устройство 1 отделяет пласт почвы вместе с клубнями и подает его на приемный элеватор 2 в суживающийся технологический канал, образованный между верхней поверхностью приемного элеватора 2 и нижней поверхностью отгрузочно-прижимного транспортера 11. Полотно приемного элеватора 2 при этом движется с большей линейной скоростью, чем полотно отгрузочно-прижимного транспортера 11. Под действием давления, создаваемого отгрузочно-прижимным транспортером 11 с помощью подпружиненной подвески 12, и за счет разницы скоростей движения полотен приемного элеватора 2 и отгрузочно-прижимного транспортера 11 происходит интенсивное разрушение и сепарация поступающего пласта земли. Оставшаяся масса проходит через баллоны-комкодавители 13 и ссыпается в цилиндрический поддон 5, где подхватывается транспортными лопатками 4 барабана 3 и перемещается вдоль его внутренней поверхности. При перемещении массы происходит её интенсивное перемешивание с помощью ботвоудаляющих валков 6 и вспомогательных валков 16 и сепарация оставшейся земли между вращающимися прутками цилиндрического поддона 5. Вращающиеся навстречу друг другу обрезиненные ботвоудаляющие валки 6 при этом захватывают сорняки, растительные остатки, ботву, отрывают её от клубней и через продольные прорези 8 в цилиндрическом стакане 7 подают их в его внутреннюю полость, где установлен шнековый нож 9. Шнековый нож 14 измельчает ботву, растительные остатки и удаляет их через окна 10 в боковинах барабана 3 на поверхность поля. При подъеме в верхнее положение перемещаемой массы сепарация остатков почвы происходит также и во внутреннюю полость цилиндрического стакана 7 через винтообразные канавки 15, откуда они удаляются вместе с ботвой и растительными остатками шнековым ножом 14. После прохождения верхнего положения очищенные от земли, ботвы и растительных остатков клубни ссыпаются на отгрузочно-прижимной транспортер 11, который подает их к подъемному транспортеру 17, а тот на выгрузной транспортер 18 или в накопительный бункер.

Основные достоинства и характеристики комбайна

Использование предлагаемого изобретения обеспечивает следующие преимущества:

• снижение массогабаритных характеристик комбайна и его металлоемкости;
• снижение нагрузки на почву;
• возможность его агрегатирования с тракторами небольшой мощности;
• повышение эффективности процессов разрушения и сепарации почвы;
• высокую производительность;
• снижение затрат топлива на проведение уборочных работ;
• минимальную повреждаемость клубней.

Ориентировочные характеристики комбайна:

диаметр цилиндрического стакана, мм	500 - 700
диаметр горизонтального барабана, мм	1200 - 1500
диаметр ботвоудаляющих валков, мм	120 - 150
длина приемного элеватора, мм	500 - 700
высота, мм	2000 - 2500
длина, мм	3500 - 4500
ширина, мм	1500 - 2000
масса, кг	2000 - 2500

Список использованных источников

1. Патент № 2596755 по кл. А01Д 17/00, 2016 г.
