Роторно-катковый плуг

Основные конструктивные особенности

Предлагаемый роторно-катковый плуг, содержит силовую раму и рабочий орган с дисковыми ножами. Рабочий орган в нем выполнен в виде свободновращающегося цилиндрического ножевого барабана, а между боковыми поверхностями дисковых ножей по их периметрам под углом к радиальным направлениям установлены лопатковые ножи.

С целью обеспечения перемещений плуга в нерабочем состоянии силовая рама выполнена из передней и задней П-образных шарнирносоединенных частей, на которых установлены кронштейны, соединенные шарнирами с управляющими гидроцилиндрами, а на задней - опорные колеса.

Выполнение рабочего органа в виде свободновращающегося цилиндрического ножевого барабана позволяет существенно упростить конструкцию плуга, снизить его сопротивление движению в процессе пахоты, не требует дополнительных энергозатрат для обеспечения вращения барабана, а установка лопатковых ножей по периметрам дисковых ножей под углом к радиальным направлениям – обеспечить порционное подкапывание, разрыхление и оборачиваемость обрабатываемого пласта земли в процессе качения цилиндрического ножевого барабана по поверхности земли.

Устройство и принцип работы

Устройство и положение плуга в рабочем состоянии показано на рисунках А.1, А.2, а в транспортном положении – на рисунке А.3.

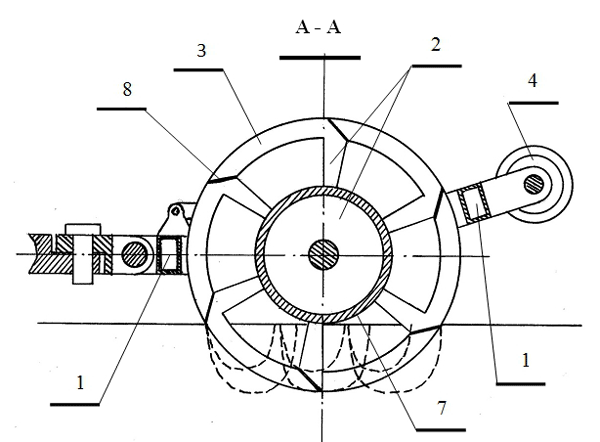

Рисунок А.1

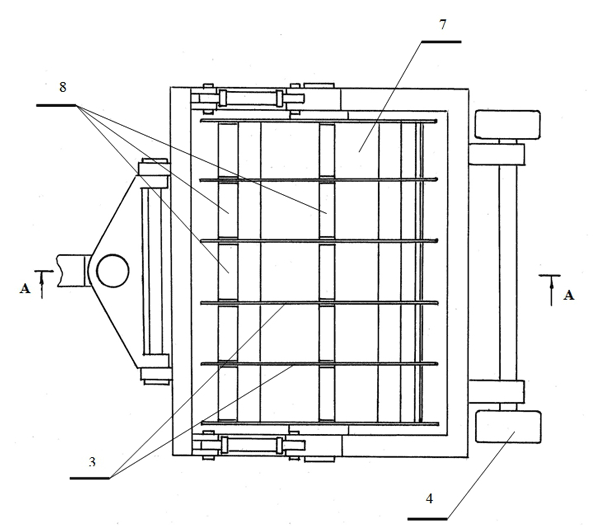

Рисунок А.2

Роторно - катковый плуг содержит силовую раму 1, рабочий орган 2 с дисковыми ножами 3 и опорные колеса 4. Силовая рама 1 состоит из передней 5 и задней 6 П-образных шарнирносоединенных частей. Рабочий орган 2 выполнен в виде свободновращающегося цилиндрического ножевого барабана 7 и установлен в передней части 5 силовой рамы 1 перпендикулярно направлению движения плуга.

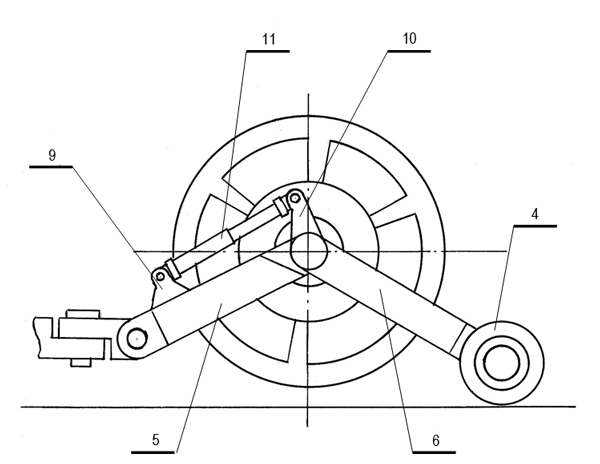

Рисунок А.3

Между боковыми поверхностями дисковых ножей 3 по их периметрам и под углом к радиальным направлениям равномерно установлены лопатковые ножи 8. На передней 5 и задней 6 частях силовой рамы 1 установлены кронштейны 9 и 10, соединенные шарнирами с гидроцилиндрами 11.

Плуг работает следующим образом.

Перед началом работы он приводится в рабочее положение, в котором опорные колеса 4 подняты вверх, цилиндрический ножевой барабан опущен вниз и его дисковые ножи 3 соприкасаются с землей. После начала движения плуга рабочий орган 2 начинает катиться по поверхности поля, в результате чего под действием его веса дисковые 3 и лопатковые 8 ножи зарываются в землю до тех пор, пока цилиндрический ножевой барабан 7 не достигнет поверхности поля. Далее в процессе качения цилиндрического ножевого барабана 7 по поверхности поля дисковые ножи 3 осуществляют продольную резку обрабатываемого пласта земли, а лопатковые ножи 8, крайние точки которых движутся по циклоидам, показанным на рисунке А.1 пунктирными линиями, - порционное подкапывание пласта земли, его разрыхление и переворачивание.

Для обеспечения перемещений плуга в нерабочем состоянии он переводится в транспортное положение, показанное на рисунке А.3, с помощью гидроцилиндров 11.

Преимущества и рекомендуемые параметры плуга

Использование предлагаемого изобретения позволяет:

• упростить конструкцию плуга;
• уменьшить тяговое усилие и энергозатраты, требующееся для обеспечения пахоты;
• обеспечить порционное подкапывание, разрыхление и оборачиваемость обрабаты-ваемого пласта земли;

Значения основных геометрических параметров плуга в зависимости от глубины подкапывания пласта земли рекомендуется принимать в соответствии с приведенной таблицей.

Таблица 1

n	β,...o	h, м	d, м	D, м	L, м
6	55	0,20	0,40	0,80	0,05
		0,30	0,60	1,20	0,07
		0,40	0,80	1,60	0,10
		0,50	1,00	2,00	0,12

Обозначения, принятые в таблице:

n	–	количество лопатковых ножей;
β	–	угол установки лопатковых ножей относительно радиальных направлений;
h	–	глубина подкапывания пласта земли;
d	–	диаметр цилиндрического ножевого барабана;
D	–	диаметр дисковых ножей;
L	–	длина лопатковых ножей.
